Manómetro de placa de vidrio con alta resistencia a la presión
Manómetro de placa de vidrio con alta resistencia a la presión
calibre de placa de vidrio
calibre de placa de vidrio
HLB
Indicador de nivel de placa de vidrio
HLB
Indicador de nivel de placa de vidrio
La serie HLB de indicadores de nivel de placa de vidrio estándar, de alta temperatura, alta presión, anticongelante para bajas temperaturas y de gran diámetro, se puede utilizar directamente para indicar la altura del nivel de líquido de diversos medios dentro de contenedores industriales.
Resistencia del material y a la temperatura:
• Para temperaturas de funcionamiento inferiores a 260 ℃, se utiliza vidrio de borosilicato tratado térmicamente.
• Para temperaturas de funcionamiento superiores a 260 ℃, se utiliza vidrio de aluminosilicato tratado térmicamente y procesado especialmente, capaz de soportar una temperatura media de hasta 420 ℃.
• Se aplica una capa de mica sobre la superficie en contacto con el líquido.
Indicador de nivel de placa de vidrio de gran diámetro HLBD:
El medidor de nivel de placa de vidrio de gran diámetro HLBD está diseñado y fabricado específicamente para la medición de nivel de fluidos relativamente viscosos en plantas petroquímicas. Ofrece un amplio rango de medición, gran diámetro, flujo rápido, ausencia de obstrucciones y ausencia de puntos ciegos en ambos extremos. Se utiliza principalmente para la indicación local de niveles de fluidos no cristalizables en plantas petroquímicas y es especialmente adecuado para medir el nivel de fluidos inflamables, explosivos y viscosos.
Indicador de nivel con placa de vidrio anticongelante de baja temperatura HLBDD:
El medidor de nivel de placa de vidrio anticongelante para bajas temperaturas HLBDD es un instrumento diseñado para medir el nivel de fluidos a baja temperatura. Permite una clara observación del nivel del fluido medido gracias a sus aletas anticongelantes. El instrumento presenta una estructura simple, es seguro, fiable y duradero.

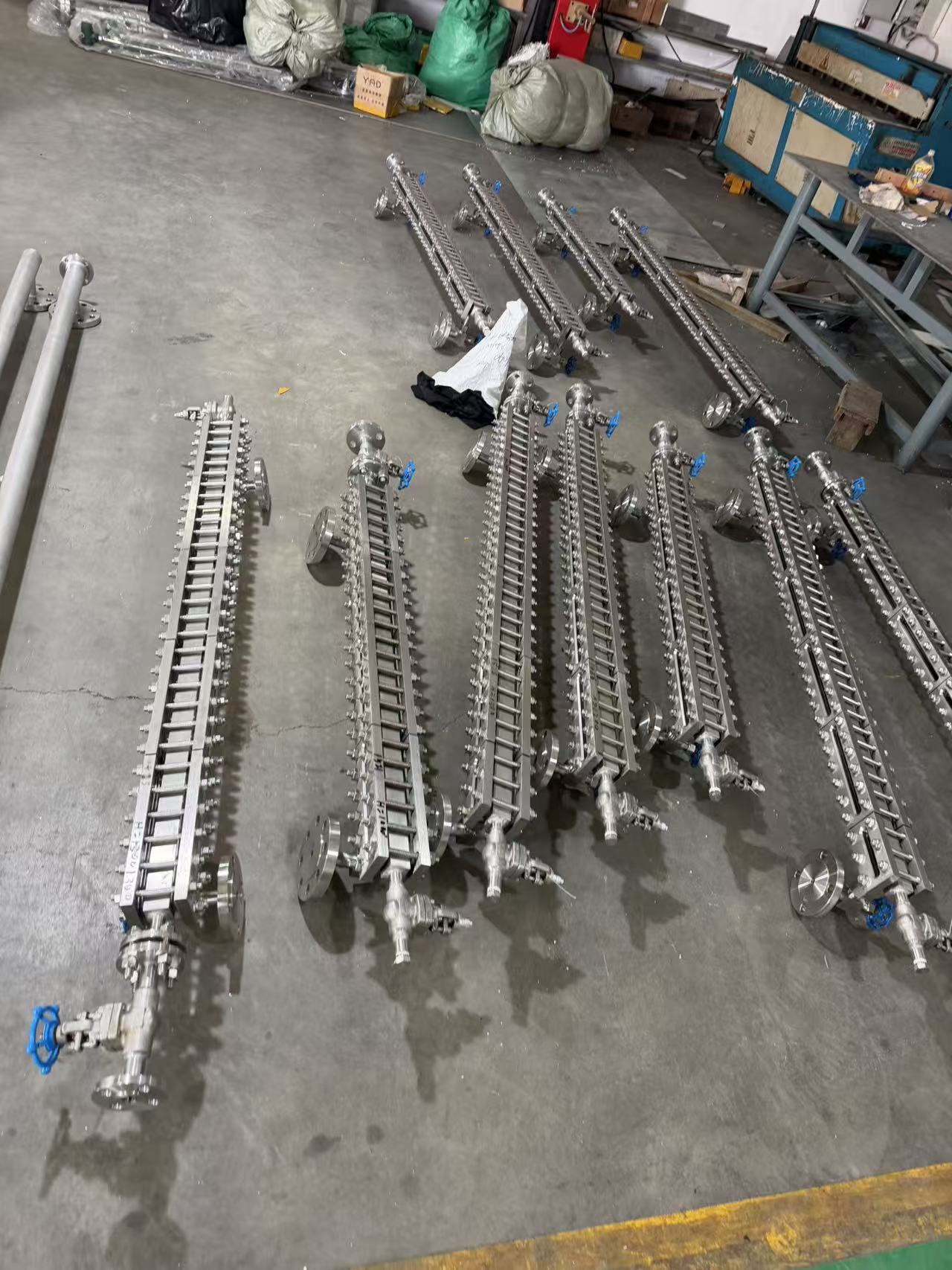

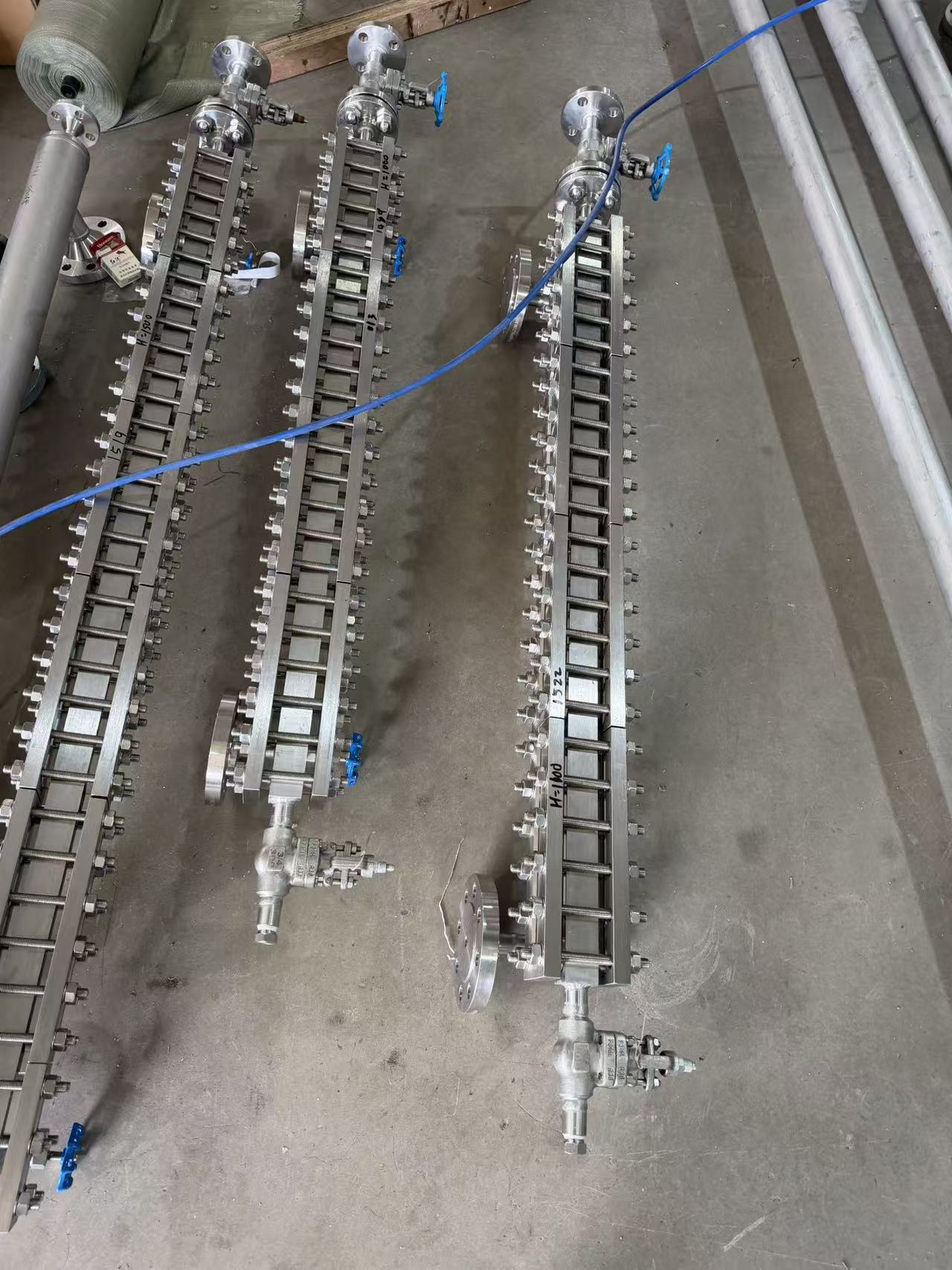

Imagen del producto
Imagen del producto
Principio de funcionamiento
Principio de funcionamiento
El indicador de nivel de vidrio de cuarzo de la serie HLB funciona según el principio óptico de refracción de la luz natural en el líquido. Utiliza placas de vidrio con filtros de color rojo y verde para que la fase líquida aparezca verde y la fase gaseosa roja durante la medición. El marcado contraste entre ambas fases garantiza una indicación clara y precisa.
El indicador de interfaz tricolor es adecuado para aplicaciones que involucran dos fases líquidas con diferencia de densidad, permitiendo que un flotador de vidrio con recubrimiento especial flote con precisión en la interfaz. Este flotador de vidrio recubierto es altamente visible y muestra simultáneamente el nivel con rojo para el gas y verde para el líquido. El indicador de interfaz óptico tricolor utiliza el principio de refracción óptica en la interfaz entre dos líquidos y entre las fases líquida y gaseosa para mostrar claramente tanto el nivel como la interfaz.
Especificaciones técnicas
Especificaciones técnicas
•Distancia entre centros (L): 300, 500, 800, 1100, 1400, 1700 mm
• Presión nominal: PN2.5, PN4.0, PN6.4, PN10, PN16 MPa, Clase 150, Clase 300, Clase 600, Clase 900
• Presión de cierre automático: > 0,2 MPa
• Presión de la camisa de vapor: 0,6 MPa
• Conexión de la camisa de vapor: rosca externa G 1/2"
• Material en contacto con el fluido: Acero al carbono (Q235-A, 20#); Acero inoxidable (321, 304, 316L)
