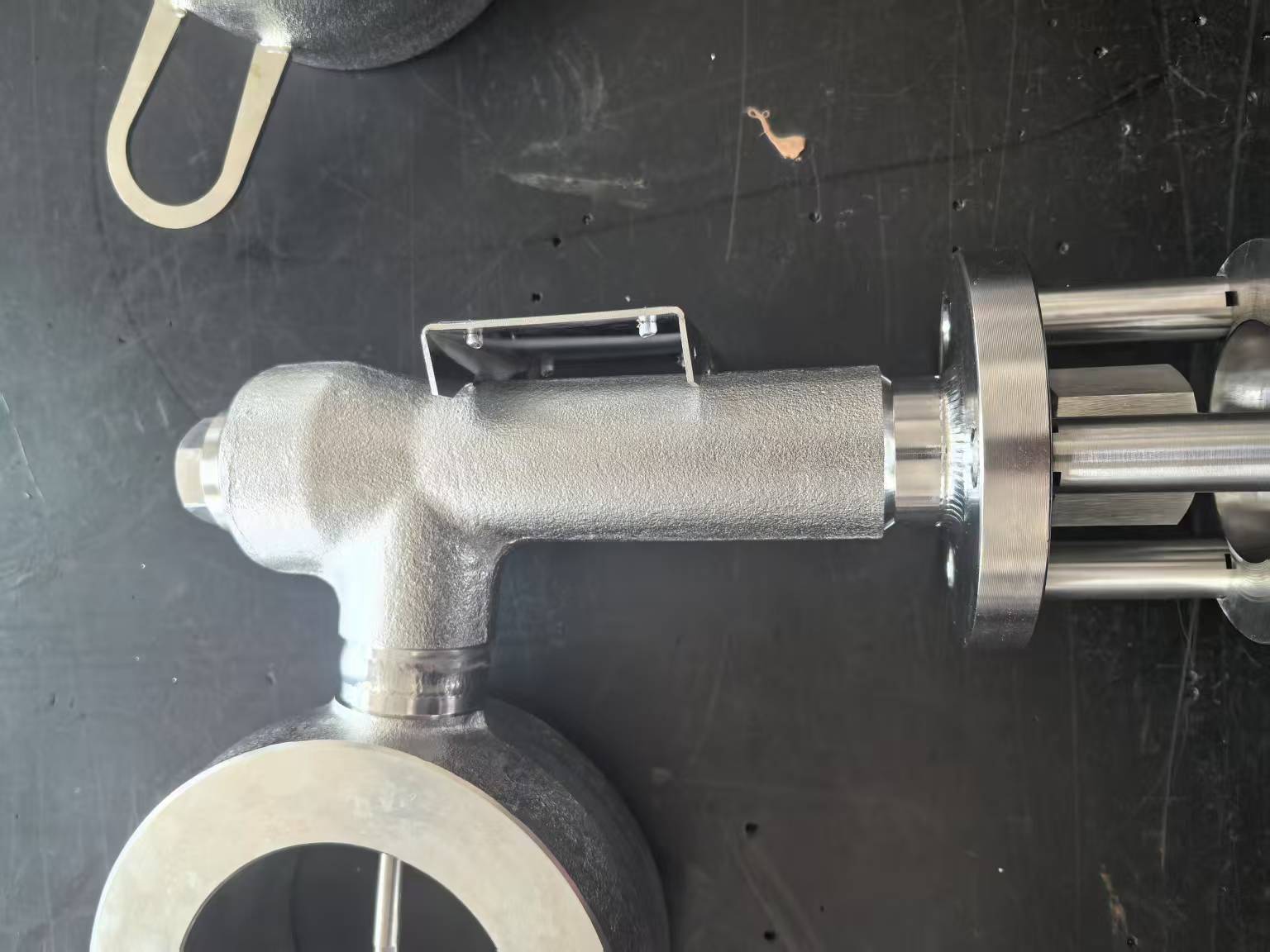

displacer level transmitter
displacer level transmitter

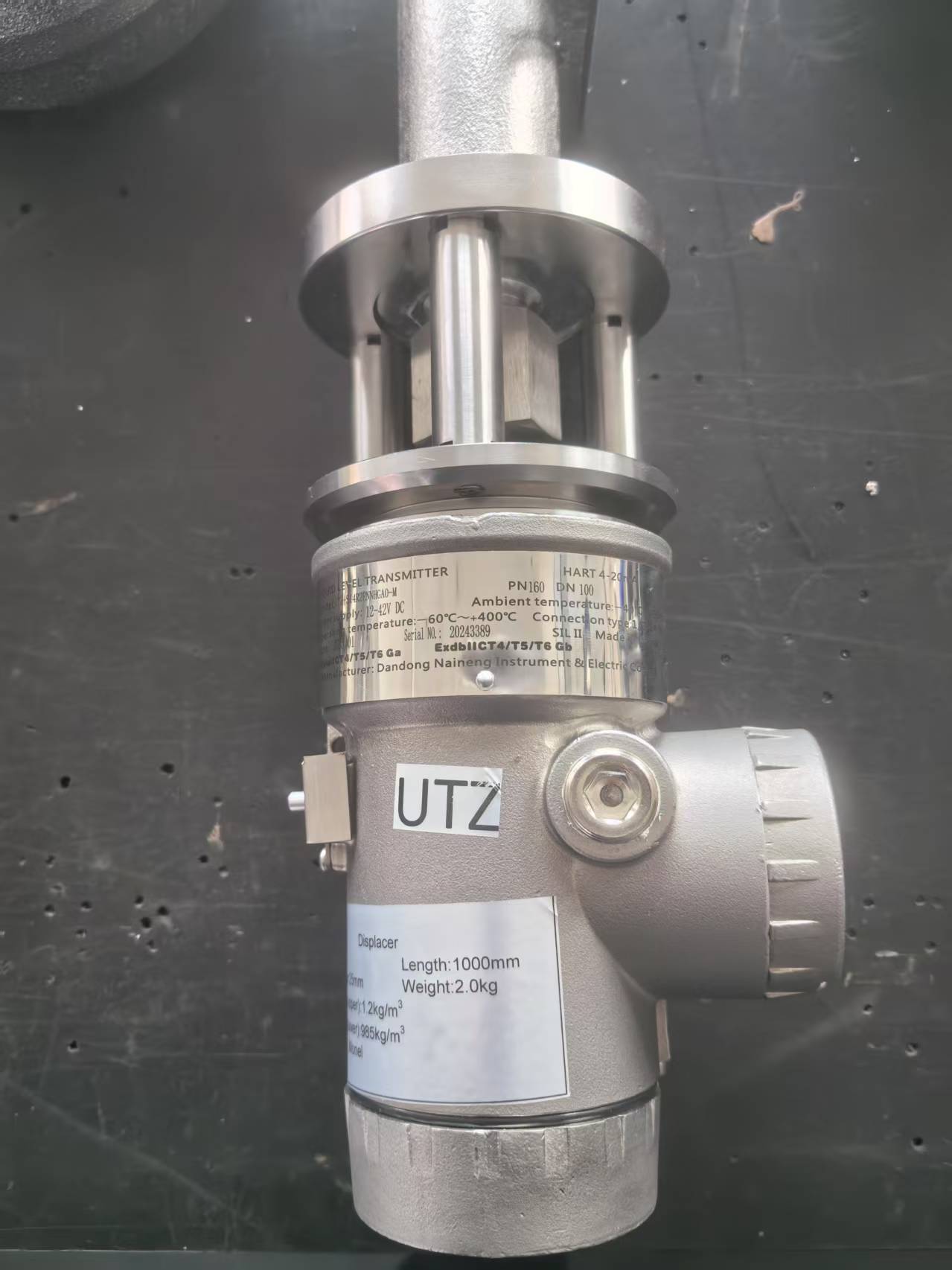

UTZ serie displacer transmisor de nivel
Descripción general
UTZ El transmisor inteligente de nivel de líquido con boya de tubo de torsión es un instrumento de control de nivel de líquido con procesamiento de datos de campo desarrollado por nuestra empresa. La flotabilidad impulsa el tubo de torsión y el eje central para producir el cambio de ángulo, modificando simultáneamente la señal del sensor en el transmisor. Esta señal pasa por un procesador de señal avanzado y emite una señal de corriente estándar de 4-20 mA CC. Utiliza una pantalla de cristal líquido retroiluminada. El procesador cuenta con funciones de linealización, error de medición, compensación automática de temperatura, comunicación HART, etc. displacer El transmisor de nivel se utiliza para controlar y medir el nivel de líquido, el límite o la densidad del medio. Esta serie de productos se utiliza ampliamente en las industrias petrolera, química, eléctrica, metalúrgica, alimentaria, papelera, de protección ambiental y otras.
Características
•
Tubo de torsión
• Protocolo HART de superposición de salida inteligente de 4-20 mA
• Alta sensibilidad
• Eliminación de las interferencias
• Pantalla LCD retroiluminada
• Las teclas de campo y los manipuladores manuales se pueden depurar,
fácil de depurar
• El índice técnico completo es superior al de productos similares extranjeros.
• La sala de medición puede incorporar la función visual en campo, y el nivel de líquido en la boya se puede observar directamente a través de la pantalla, lo que facilita la instalación, el ajuste y el uso del usuario. Este producto es una patente de la empresa, número de patente: 200520091104.
Visual displacer Apariencia
Parámetros técnicos
Nivel de precisión: 0,5%
Alcance: 300〜3000 mm (o fabricación especial)
Densidad media: 0,4〜1,5 g/cm3(nivel de líquido) diferencia de densidad >0,05 g/cm3(Límite)
Presión nominal: 1,6~42 MPa
Temperatura media: -100〜400°C
Temperatura: -40 ~ 70 °C
Señal de salida: protocolo HART de superposición de 4-20 mA
Interfaz eléctrica: M20x1,5 (o NPT 1/2”)
Conexión a proceso: implementar estándares del fabricante DN40、Requisitos especiales DN50
Interfaz de trazado de calor: Gl/2”
Presión térmica:<0,6 MPa
Forma a prueba de explosiones: intrínsecamente segura: E x ia IICT 4/T5/T6
A prueba de llamas: E x dllCT 4/T5/T6; tipo
Clase de protección: IP65
Serie UTZ inteligente displacer transmisor de nivel
Descripción general
El transmisor de nivel de líquido con boya inteligente de la serie UTZ es un producto fabricado por DandongComercio de Dedán Co., Ltd. y Fisher Control Equipment Company. Una parte del transmisor se integra en el transmisor DLC3000 de Fisher Control Equipment Co., Ltd., y el sensor de nivel de líquido tipo boya (conjunto de cilindro interno) y la cámara de medición son fabricados por nuestra empresa. El producto se utiliza ampliamente en el control y la medición del nivel de líquido en refinerías de petróleo, industrias químicas, centrales térmicas, metalurgia, farmacéutica, industria ligera y otras.
Características
•Inteligente: comunicación 275 o 375 (con HART), con consulta, configuración, marcado, pruebas y otras funciones.
La comunicación del instrumento se superpone al mismo circuito de dos cables de 4~20 mA.
La comunicación de datos puede realizarse simultáneamente sin interrumpir la señal del proceso.
Alta sensibilidad: el sensor de elementos Hall puede detectar la señal del ángulo de traza, el instrumento es adecuado
Para pequeñas gravedades específicas, medición de interfaz.
Buena estabilidad: debido a que el elemento Hall sellado no puede proporcionar ninguna señal de interferencia, el filtro incorporado en el controlador puede filtrar la interferencia de la señal de salida debido a la fluctuación del nivel del líquido.
Fuerte antiinterferencia: debido a que la carcasa del controlador y la caja de conexiones están equipadas con un filtro de interferencia antielectromagnética, aumenta la capacidad antiinterferencia del instrumento.
La cámara de medición cuenta con una función visual, lo que permite observar directamente el nivel de líquido en la boya, lo que facilita la instalación, el ajuste y el uso. Este producto es una patente de la empresa, número de patente: 200520091104.
•Visual displacer Apariencia
Parámetros técnicos
Tensión de alimentación: 12~30 V CC
Señal de salida: protocolo HART de superposición de 4~20 mA
Nivel de precisión: 0,5%, 1,0%
Temperatura de funcionamiento: -100〜400°C
Temperatura: -40 ~ 70 °C
Humedad relativa: 0~95 por ciento
Presión nominal: 1,6〜42 MPa
Presión de trazado de calor: 0,6 MPa
Rango: 300~3000 mm (o fabricación especial)
Densidad mínima o diferencia de densidad mínima:>0,1 g/m3
Conexión eléctrica: NPT 1/2"
Forma a prueba de explosiones: intrínsecamente segura Exia IICT 6; tipo a prueba de llamas: E xd IIC T 5Gb Clase de protección: IP66
Fórmula de cálculo de la flotabilidad de líquidos y método de cálculo de comparación
1、Cálculo de flotabilidad
Medición de líquidos nivel | Contenido y unidad del símbolo | Medición del valor límite |
fábrica nD x H incógnitapag F 4 | Diámetro del tubo interior D | F =F-FDakota del Norte2 x L xp1 F1= 4 Dakota del Norte2 incógnitaL xp2 F 4 |
cm H longitud del tubo interior | ||
Densidad media g/cm p medición de nivel de líquido3 | ||
Densidad media g/cm p1 medición de nivel de líquido3 | ||
Densidad media g/cm p2 medición de nivel de líquido3 | ||
Cuando el nivel del líquido F es de flotabilidad media, la interfaz es una diferencia de flotabilidad media g | ||
F 1 flotabilidad media G F2 flotabilidad media ligera g |
2、Método de cálculo de calibración
a、 Ley de escuelas de agua
Medición de líquidos nivel | Contenido y unidad del símbolo | Medición de la posición límite |
Yo°=0 | Yo°cm de nivel de agua cero | Yo0=Hp2 |
YometroAltura del nivel de agua de rango completo cm | ||
rango cm H |
YoMETRO=Hp | g/cm de densidad del medio medido p nivel de líquido3 | YoMETRO=Hpi |
pagiDensidad g/cm del medio medida en la posición límite3 | ||
pag2Densidad g/cm del medio ligero medida en la posición límite3 |
b、Pesas colgantes
Medición de líquidos nivel | Contenido y unidad del símbolo | Medición de la posición límite |
GRAMOel=G | GRAMOelPeso g en cero | GRAMOel=GF2 |
GRAMOelValor de peso g para el rango completo | ||
Peso g G cilindro interior | ||
GRAMOmetro=GF | g de flotabilidad F nivel de líquido | GRAMOmetro=GF i |
FiFlotabilidad g del medio pesado en la posición límite | ||
F2g de flotabilidad del medio ligero en el límite |
Selección de productos
Modelo | Número de especificación | Descripción del contenido | ||||||||
UTZ- |
| Tubo de torsión inteligente displacer transmisor de nivel de líquido (límite) | ||||||||
UTZ- |
| Tubo de torsión inteligente displacer transmisor líquido (de límite) (doméstico) | ||||||||
Tipo | S |
| Visual de campo | |||||||
Métodos de medición |
| 1 |
| Medición de nivel | ||||||
2 |
| Estudio de límites | ||||||||
3 |
| Mediciones de densidad | ||||||||
Instalación modo |
| A |
| Lado superior | ||||||
B |
| Arriba abajo | ||||||||
do |
| Lateral | ||||||||
D |
| Lado inferior | ||||||||
Y |
| Tipo superior | ||||||||
F |
| Colocación lateral | ||||||||
Presión clasificación |
| 2 |
| 1,6, 2,0 MPa (Cass 150) | ||||||
3 |
| 2,5 MPa | ||||||||
4 |
| 4,0 MPa | ||||||||
5 |
| 5,0 MPa (Clase 300) | ||||||||
6 |
| MPa 6,3 | ||||||||
10 |
| 10,0 MPa | ||||||||
11 |
| 11,0 MPa (Cass 600) | ||||||||
15 |
| 15,0 MPa (clase 900) | ||||||||
16 |
| 16,0 MPa | ||||||||
25 |
| 25,0 MPa | ||||||||
26 |
| 26,0 MPa (Clase 1500) | ||||||||
42 |
| 42,0 MPa (Cass 2500) | ||||||||
Cañón exterior material |
| T |
| Acero carbono | ||||||
H |
| Acero inoxidable: 0 Cr18Ni9(304) | ||||||||
R |
| Acero inoxidable: 00 Cr17Ni14Mo2(316L) | ||||||||
F |
| PTFE de acero inoxidable | ||||||||
incógnita |
| Otro material (o según material real) | ||||||||
Temperatura de trabajo |
| D |
| Temperatura media -20 °C ~ 100 °C | ||||||
GRAMO |
| Temperatura media 100CT00C | ||||||||
Clasificación a prueba de explosiones |
| i |
| Empotrar | ||||||
D |
| a prueba de fuego | ||||||||
Anexo |
| B |
| Calefacción por tubo externo | ||||||
Alcance de la medición |
| Yo | mm de rango de medición | |||||||
El UTZS1 C4TGiB800 es un transmisor DLC3000 de nivel de líquido con boya de tubo de torsión inteligente, tipo visible en campo, tipo lateral, grado de presión de 4,0 MPa, tipo intrínsecamente seguro, material exterior de acero al carbono, temperatura del medio 120 °C, con seguimiento de calor, rango de medición de 800 mm. | ||||||||||
